NPG Lite - Beast Pack

Beast Pack adalah kit paling kuat dalam jajaran, dirancang untuk pengguna lanjutan dan peneliti. Dengan VibZ+ Playmate, ini memungkinkan akuisisi sinyal bio-potensial 6-saluran penuh bersama dengan umpan balik haptic dan auditory. Pra-rakit dalam casing cetak 3D yang kokoh, kit ini menyediakan kemampuan maksimum untuk eksperimen neurosains, aplikasi HCI/BCI, dan penelitian sinyal biopotensial.

👉🏻 Dapatkan milik Anda di CrowdSupply: Neuro PlayGround Lite

Neuro PlayGround Lite Beast Pack

Isi kit

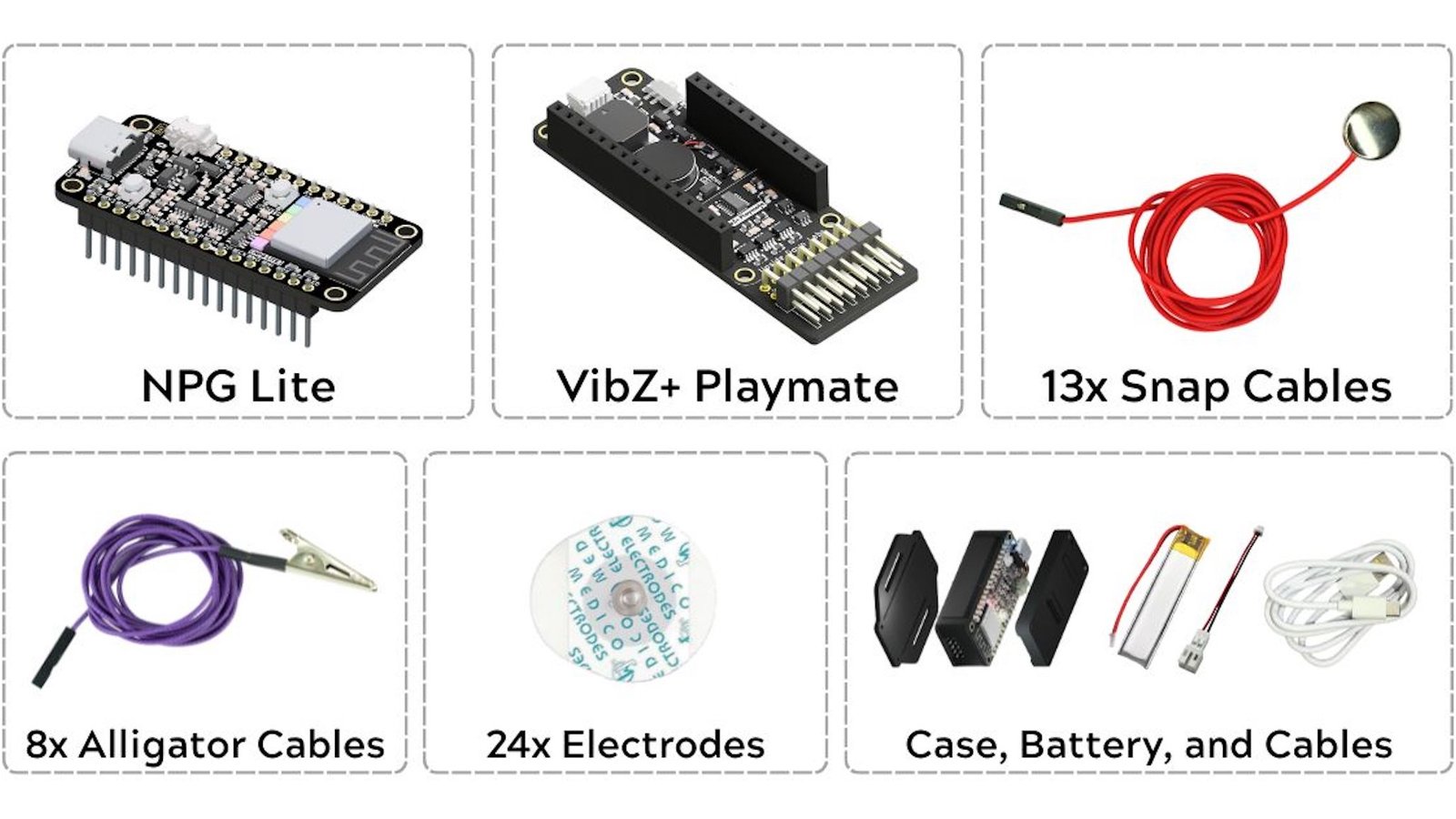

Kit Contents of NPG Lite Beast Pack

Kit Contents	Qty
NPG Lite Board	1
VibZ+ Playmate	1
Snap Cables	13
Alligator Cables	8
Gel Electrodes	24
LiPo Battery	1
Type-C Cable	1
3D-Printed Case	1

VibZ+ Playmate

VibZ+ Playmate dibangun di atas VibZ dengan menyertakan BioAmp 3-saluran tambahan, membuatnya mungkin untuk merekam dan memvisualisasikan hingga 6 saluran sinyal Bio-potensial secara simultan. Ini mempertahankan motor vibrasi untuk umpan balik haptic, buzzer untuk petunjuk auditory, saklar geser ON/OFF, port QWIIC, dan antarmuka konektor elektroda. Ini membuat VibZ+ ideal untuk eksperimen di mana input resolusi lebih tinggi atau cakupan spasial yang lebih besar penting, seperti multi-saluran EEG, EMG, atau aplikasi biofeedback kompleks.

Menggunakan Kit

Kit ini dirancang untuk penelitian sinyal bio-potensial lanjutan, memungkinkan pengguna untuk segera mulai merekam dan memvisualisasikan data multi-saluran untuk eksperimen HCI/BCI resolusi tinggi. VibZ+ Playmate secara signifikan meningkatkan akuisisi dengan menyertakan BioAmp 3-saluran tambahan, memungkinkan perekaman simultan hingga enam saluran sinyal bio-potensial. Ini mempertahankan motor vibrasi, buzzer, dan port QWIIC, membuatnya ideal untuk multi-saluran EEG, EMG, atau aplikasi biofeedback kompleks.

Langkah 1: Persiapan Kulit

Oleskan Gel persiapan kulit Nuprep pada area target di mana Elektroda akan ditempatkan → Gosok dalam gerakan melingkar → Bersihkan dengan alkohol swab atau tisu basah.

Untuk informasi lebih lanjut, silakan periksa langkah demi langkah detail Panduan Persiapan Kulit.

Langkah 2: Hubungkan Kabel BioAmp

Menggunakan VibZ+, Anda dapat merekam hingga sinyal biopotensial 6-saluran, cukup hubungkan kabel snap sesuai dengan jumlah saluran yang diperlukan:

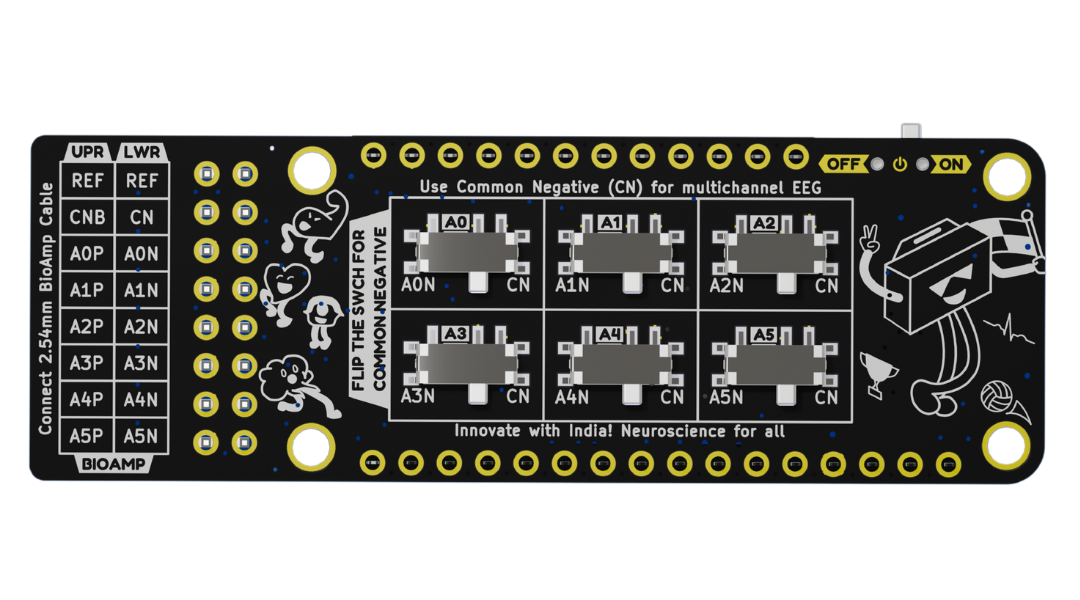

Belakang VibZ+ Playmate NPG Lite

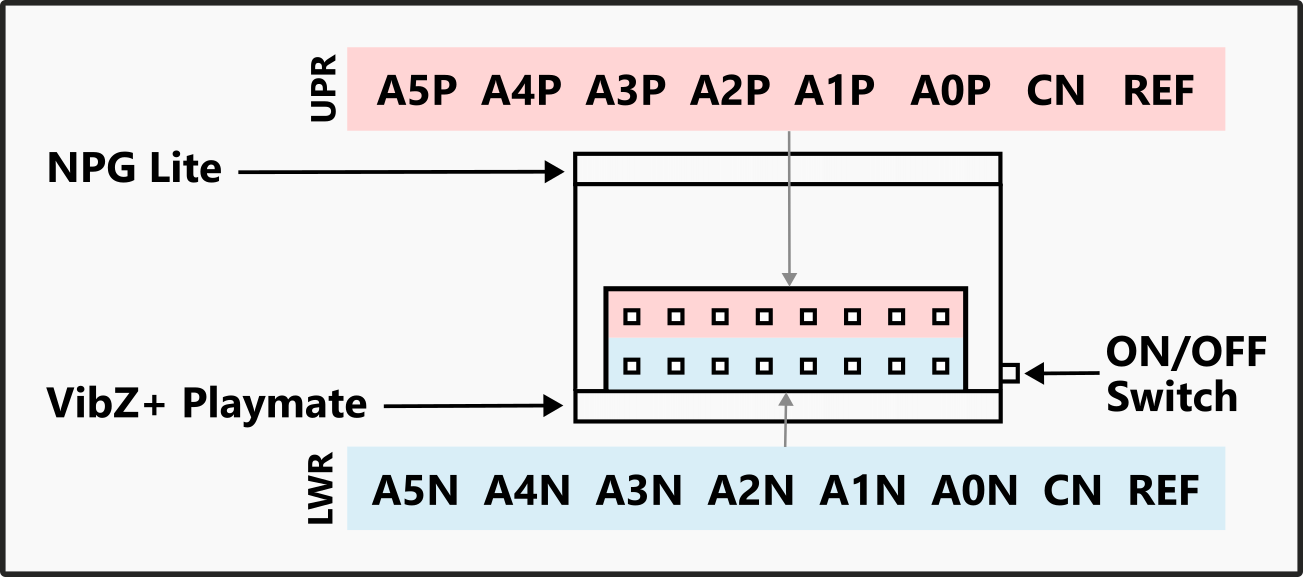

Koneksi VibZ+ Playmate NPG Lite

Saluran	Pin	Koneksi Saluran
Channel 0	A0P	+ve of Channel 0
	A0N	-ve of Channel 0
Channel 1	A1P	+ve of Channel 1
	A1N	-ve of Channel 1
Channel 2	A2P	+ve of Channel 2
	A2N	-ve of Channel 2
Channel 3	A3P	+ve of Channel 3
	A3N	-ve of Channel 3
Channel 4	A4P	+ve of Channel 4
	A4N	-ve of Channel 4
Channel 5	A5P	+ve of Channel 5
	A5N	-ve of Channel 5
	REF	Reference cable to REF
	CN/ CNB	Common Negative

Menggunakan Common Negative (CN)

Common Negative (CN) adalah fitur penting untuk perekaman multi-saluran seperti EEG, karena menyederhanakan penempatan elektroda dan wiring. Fitur baru ini menggantikan jumper solder sebelumnya dengan saklar geser yang nyaman untuk konfigurasi instan.

Ini adalah perubahan terbesar: Tidak perlu soldering. Balikkan saklar untuk konfigurasi fisik.

Untuk mengkonfigurasi papan agar menggunakan Common Negative, ikuti langkah-langkah berikut:

1. Hubungkan Elektroda Bersama: Hubungkan kabel snap elektroda negatif tunggal Anda ke pin header CN khusus.

2. Temukan Saklar: Cari saklar geser COMMON NEGATIVE di bagian bawah papan. Teks silkscreen mengatakan FLIP THE SWITCH FOR COMMON NEGATIVE dan menunjuk langsung ke sana.

3. Aktifkan mode CN: Balikkan saklar sesuai dengan pin input negatif saluran (A0N, A1N, A2N, A3N, A4N, dan A5N). Sekarang Anda hanya perlu menghubungkan elektroda positif (misalnya, A0P, A1P, dll.) dan elektroda Common Negative tunggal. Anda dapat membiarkan semua pin negatif individu (A0N-A5N) kosong.

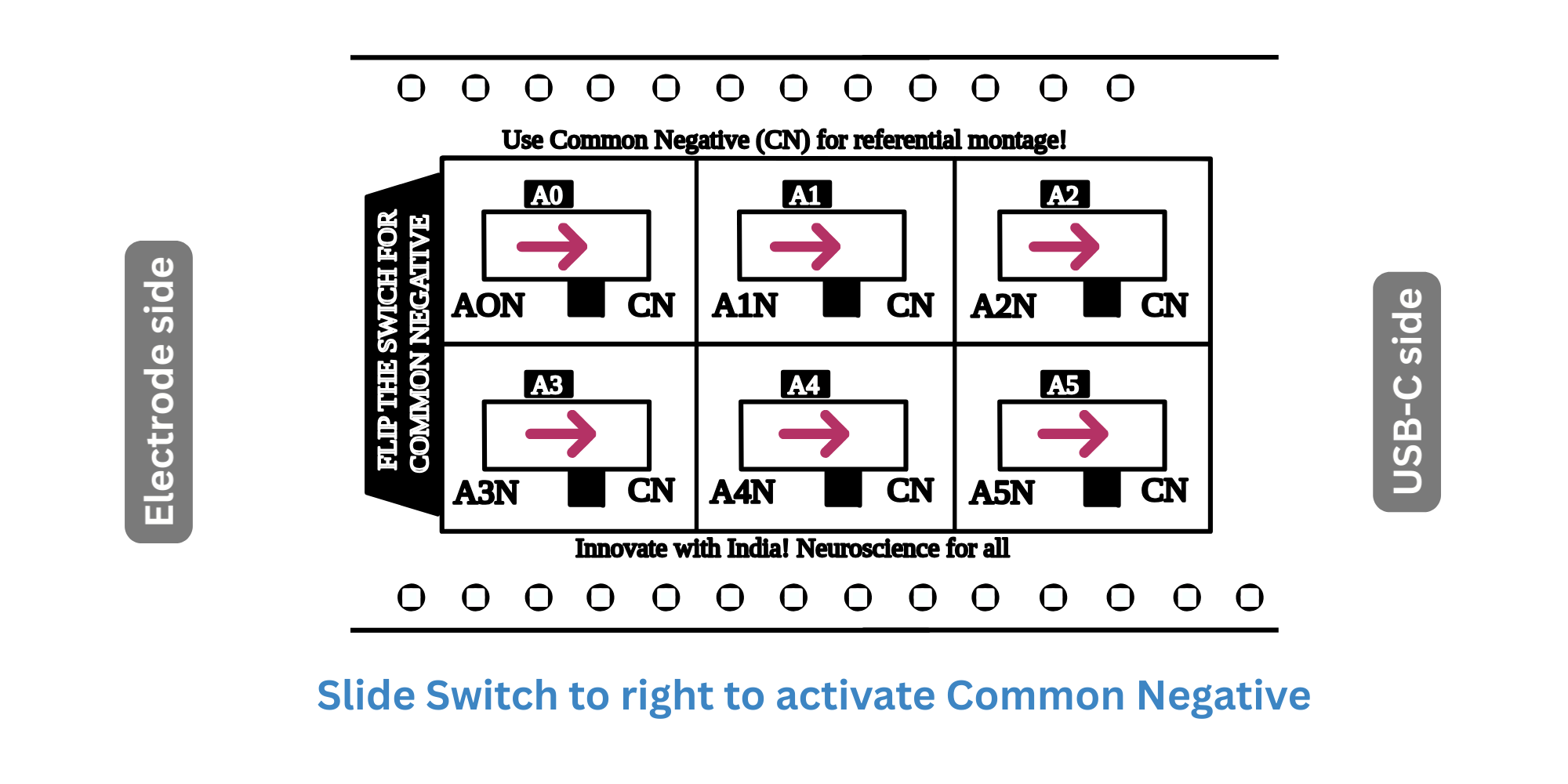

Common Negative VibZ+ Playmate NPG Lite

Langkah 3: Tempatkan Elektroda Gel

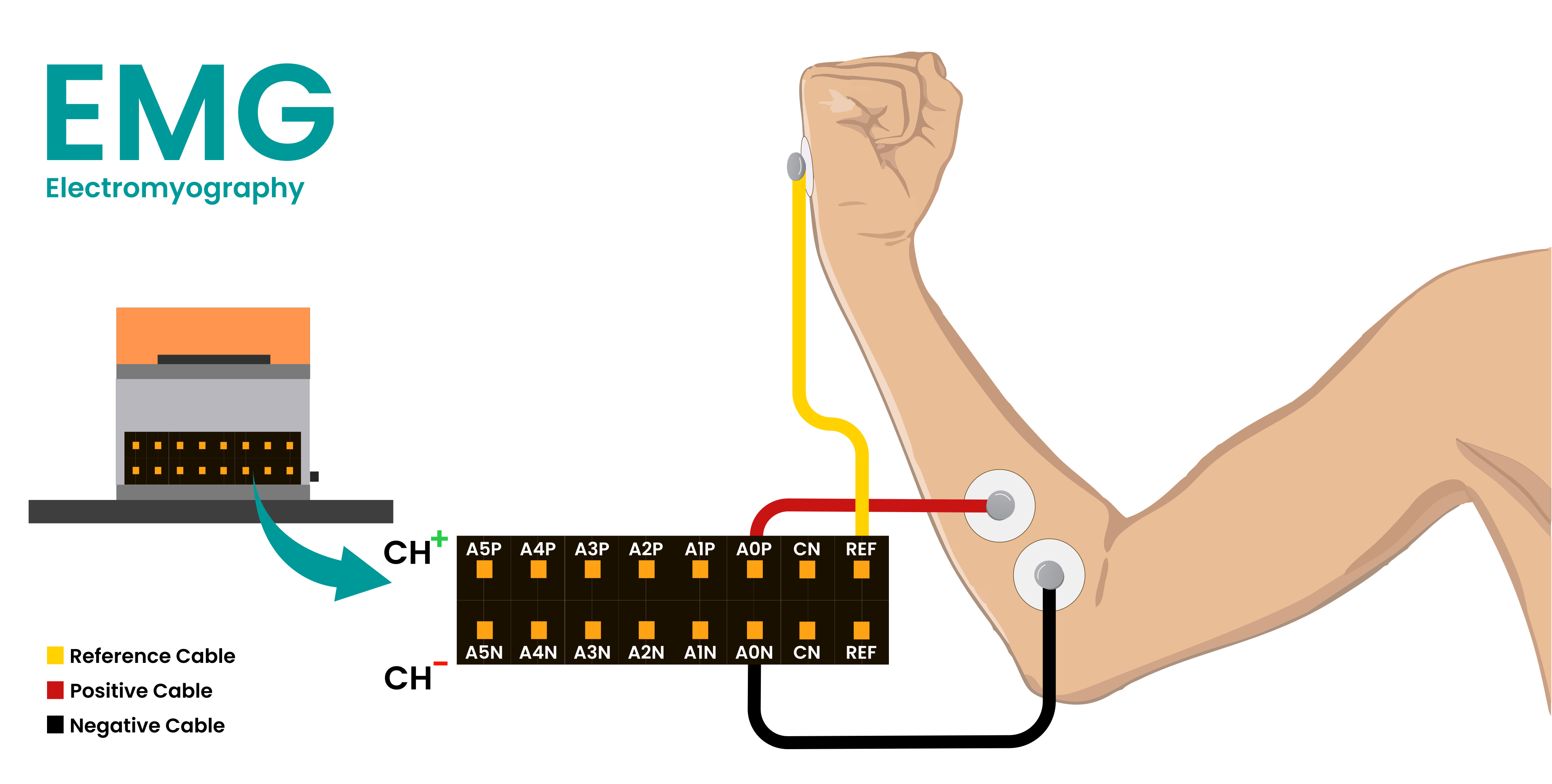

EMG (Electromyography)

• 1-CH Setup: Tempatkan kabel +ve dan -ve dari Saluran 0 pada otot target dan kabel REF pada bagian tulang (belakang telapak tangan atau siku).

• 2-CH Setup: Tempatkan kabel +ve, -ve dari Saluran 0 & 1 pada otot target dan 1 kabel REF pada bagian tulang.

• 3-CH Setup: Tempatkan kabel +ve, -ve dari Saluran 0, 1 dan 2 pada otot target dan 1 kabel REF pada bagian tulang.

• General Multi-Channel Setup: Untuk perekaman multi-saluran apa pun (2-CH atau lebih), tempatkan kabel +ve untuk setiap saluran masing-masing pada area target, lalu gunakan hanya satu kabel REF dan satu kabel CN (Common Negative) untuk semua saluran, menempatkannya pada titik referensi pilihan Anda.

Koneksi untuk EMG

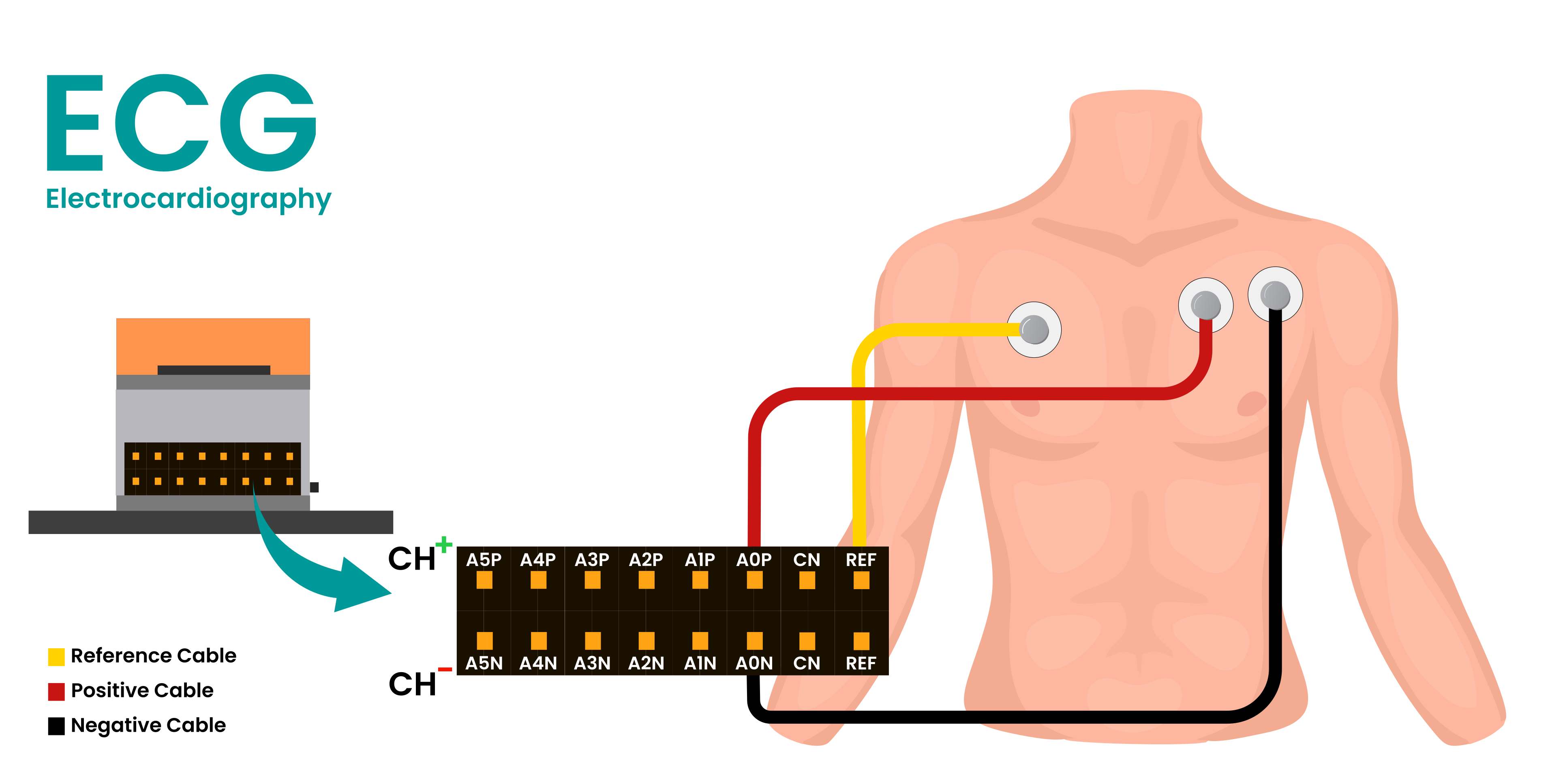

ECG (Electrocardiography)

• 1-CH Setup: Tempatkan kabel -ve dari Saluran 0 di sisi kiri dada, kabel +ve tepat di sebelah kanannya, dan kabel REF di sisi kanan dada.

Koneksi untuk ECG

EOG (Electrooculography)

Perekaman Gerakan Horizontal

• 1-CH Setup: Tempatkan kabel -ve dari Saluran 0 di sisi kanan mata kanan Anda, kabel +ve di sisi kiri mata kiri, dan kabel REF pada bagian tulang di belakang cuping telinga Anda.

Koneksi untuk EOG Horizontal

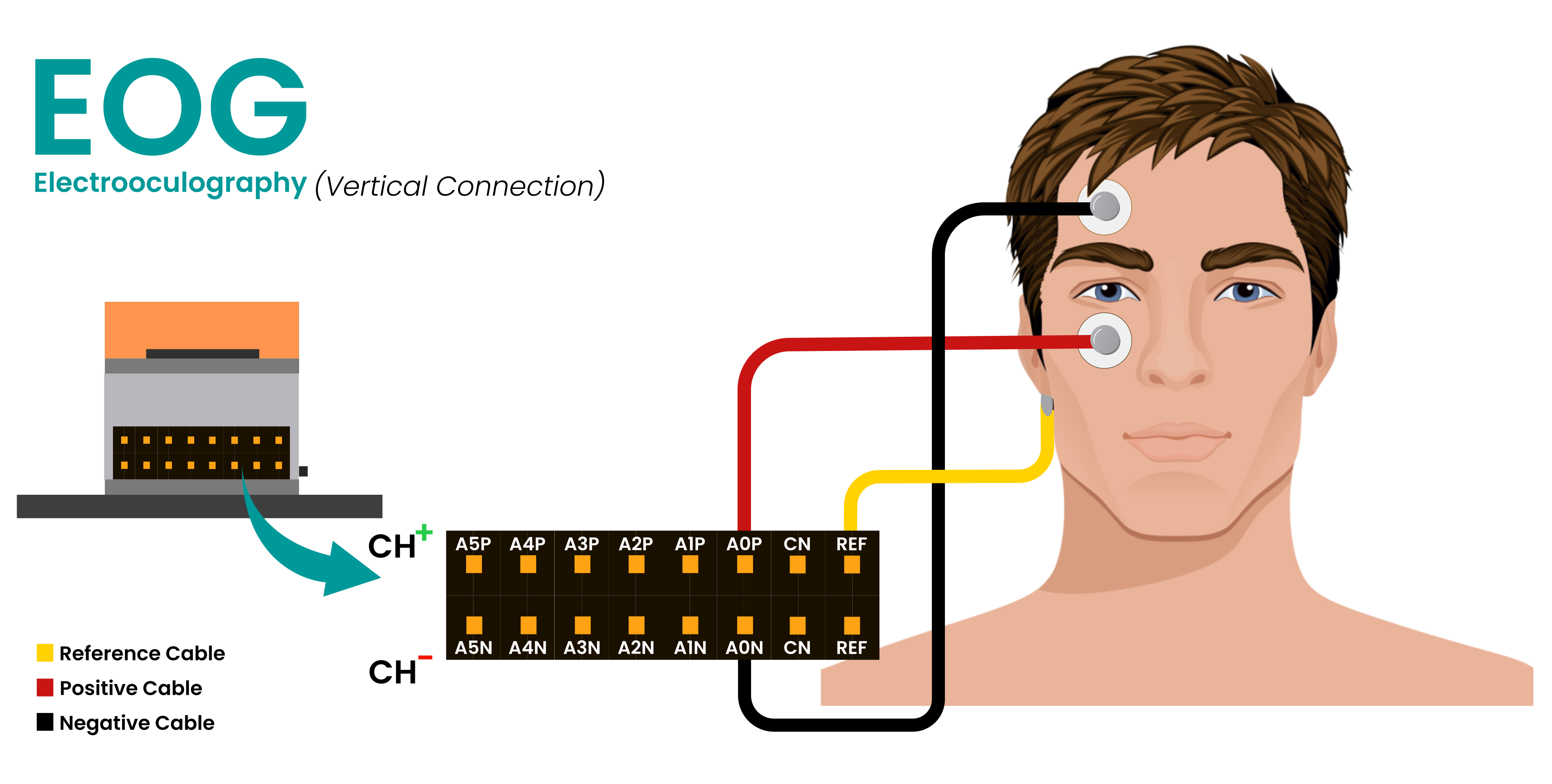

Perekaman Gerakan Vertikal

• 1-CH Setup: Tempatkan kabel -ve dari Saluran 0 di atas salah satu mata Anda, elektroda +ve di bawah mata yang sama, dan kabel REF pada area tulang di belakang cuping telinga Anda.

• 2-CH Setup: Untuk merekam gerakan mata horizontal & vertikal bersama-sama, ikuti penempatan elektroda yang disebutkan di atas untuk Saluran 0 dan 1. Pastikan menggunakan hanya 1 kabel REF.

Koneksi untuk EOG Vertikal

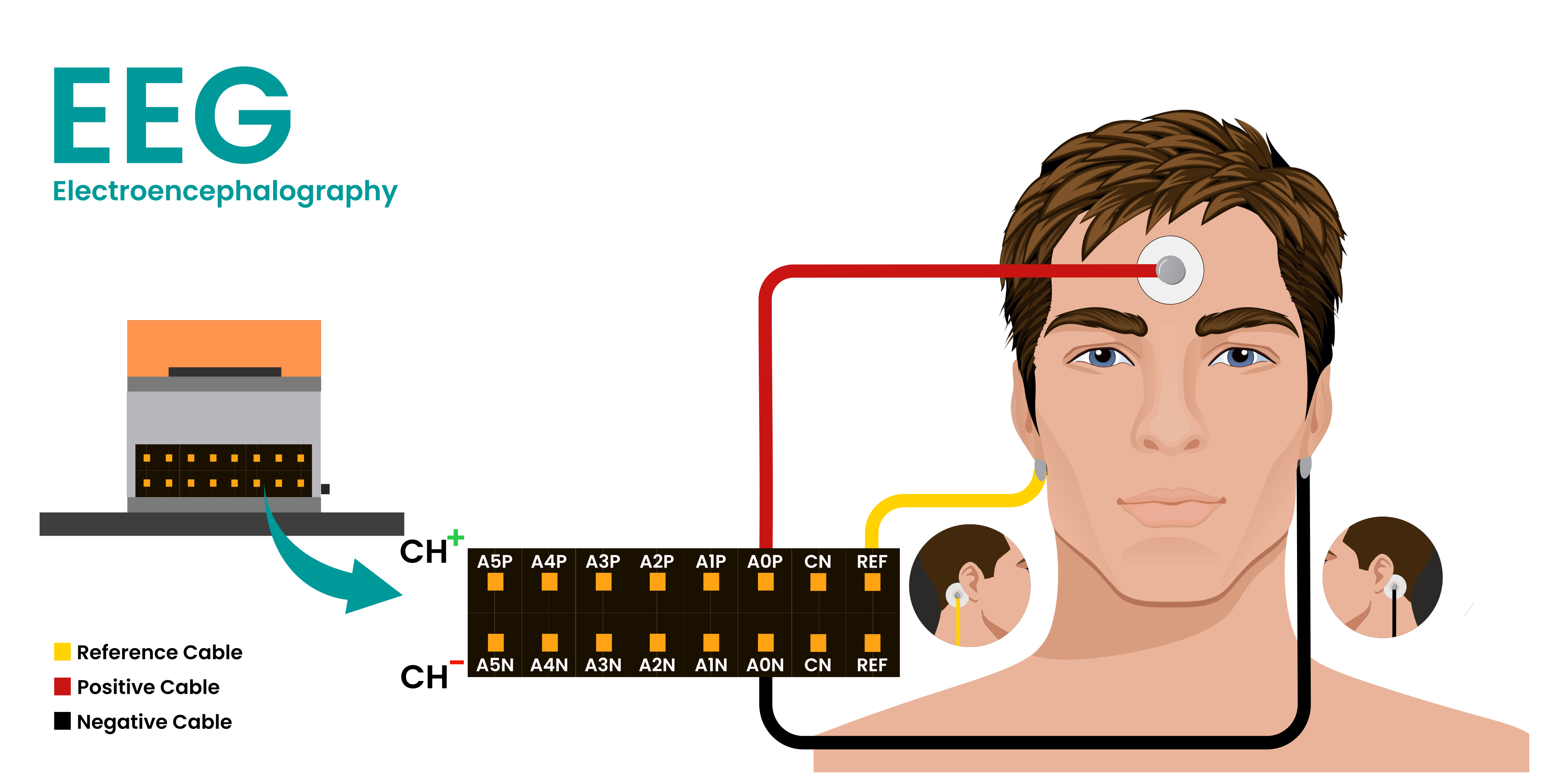

EEG (Electroencephalography)

• 1-CH Setup: Tempatkan kabel +ve dari Saluran 0 pada area target, kabel REF dan -ve pada bagian tulang di belakang setiap cuping telinga. (lihat Sistem Internasional 10-20 untuk merekam EEG)

• 2-CH Setup: Tempatkan kabel +ve dari Saluran 0 dan 1 pada area target (lihat Sistem Internasional 10-20 untuk merekam EEG), 1 kabel REF dan 1 kabel CN (Common Negative) pada bagian tulang di belakang setiap cuping telinga. Pastikan saklar common negative untuk saluran masing-masing dibalik sesuai, seperti informasi yang disediakan di atas.

• 3-CH Setup: Tempatkan kabel +ve dari Saluran 0, 1, dan 2 pada area target (lihat Sistem Internasional 10-20 untuk merekam EEG), 1 kabel REF dan 1 kabel CN (Common Negative) pada bagian tulang di belakang setiap cuping telinga. Pastikan saklar common negative untuk saluran masing-masing dibalik sesuai, seperti informasi yang disediakan di atas.

• General Multi-Channel Setup: Untuk perekaman multi-saluran apa pun (2-CH atau lebih), tempatkan kabel +ve untuk setiap saluran masing-masing pada area target, lalu gunakan hanya satu kabel REF dan satu kabel CN (Common Negative) untuk semua saluran, menempatkannya pada titik referensi pilihan Anda. (lihat Sistem Internasional 10-20 untuk merekam EEG). Pastikan saklar common negative untuk saluran masing-masing dibalik sesuai, seperti informasi yang disediakan di atas.

Koneksi untuk EEG

Langkah 4: Unggah Firmware

Ikuti langkah cepat di bawah ini untuk mengunggah firmware ke perangkat NPG Lite Anda:

Untuk panduan unggah firmware detail, kunjungi: Cara Flash Firmware pada NPG Lite

• Nyalakan NPG Lite dengan memutar saklar ON/OFF.

• Hubungkan ke Laptop/PC melalui kabel USB-C.

• Unduh NPG Lite Flasher dan jalankan aplikasi.

• Pilih jenis firmware, pilih port Anda, dan flash pada NPG Lite Anda.

• Untuk koneksi WiFi atau BLE, lepaskan kabel USB-C dan aktifkan Bluetooth atau Wi-Fi pada laptop Anda berdasarkan Firmware yang diunggah.

Langkah 5: Memvisualisasikan sinyal

Ikuti langkah di bawah ini untuk melihat data sinyal biopotensial real-time dari perangkat NPG Lite Anda:

• Pergi ke Chords Web

• Klik pada Visualize Now, navigasi ke NPG-Lite, tekan tombol Connect dan pilih perangkat Anda.

• Anda dapat melihat sinyal biopotensial secara real-time.

Untuk panduan detail, kunjungi: Dokumentasi Chords Web

Jelajahi fitur seperti play/pause data stream, terapkan filter, tingkatkan jumlah saluran, aktifkan fitur untuk merekam dan mengunduh data dalam format CSV.

Panduan Koneksi Baterai

Important

Konektor baterai sensitif terhadap polaritas dan memerlukan koneksi yang benar untuk operasi yang aman. Koneksi yang salah akan merusak perangkat. Selalu verifikasi polaritas konektor sebelum menghubungkan.

Opsi 1: Baterai dengan Konektor 1.25mm PicoBlade

Jika Anda membeli baterai dari Upside Down Labs, atau jika memiliki konektor 1.25 mm PicoBlade yang sama, Anda dapat mencolokkannya langsung ke konektor baterai pada NPG Lite.

Saat menghubungkan baterai:

• Pastikan Kabel Merah terhubung ke terminal Positif (+).

• Pastikan Kabel Hitam terhubung ke terminal Negatif (−).

Ini memastikan baterai terhubung dengan polaritas yang benar dan mencegah kerusakan pada perangkat.

Menggunakan Baterai dengan Konektor 1.25mm PicoBlade

Opsi 2: Menggunakan Baterai dengan Konektor JST-PH 2.0 mm

Jika baterai Anda memiliki konektor JST-PH 2.0 mm, Anda akan perlu menggunakan kabel adaptor yang disertakan dalam kit NPG Lite untuk menghubungkannya.

Ikuti langkah-langkah berikut:

1. Hubungkan baterai ke kabel adaptor dengan konektor JST: Cocokkan warna kabel - Merah ke Merah dan Hitam ke Hitam.

2. Hubungkan kabel adaptor ke NPG Lite menggunakan konektor PicoBlade:

• Pastikan Kabel Merah sejajar dengan terminal Positif (+).

• Pastikan Kabel Hitam sejajar dengan terminal Negatif (−) pada konektor NPG Lite.

Ini memastikan baterai terhubung dengan polaritas yang benar dan mencegah kerusakan pada perangkat.

Menggunakan Baterai dengan Konektor JST-PH 2.0mm

Memverifikasi Polaritas Baterai dengan Multimeter

Jika Anda tidak yakin tentang polaritas baterai Anda, verifikasi sebelum koneksi:

• Atur multimeter Anda untuk mengukur Tegangan DC (V⎓) dan pilih rentang 20V atau lebih tinggi jika memiliki dial manual.

• Sentuh probe merah ke terminal logam konektor di mana kabel merah terpasang.

• Sentuh probe hitam ke terminal logam di mana kabel hitam terpasang.

Baca tampilan:

• Tegangan positif (misalnya, +3.6V hingga +4.2V): Polaritas benar. ✅

• Tegangan negatif (misalnya, -4.2V): Polaritas terbalik. ❌

Danger

Pengingat Keamanan: Periksa ulang semua koneksi sebelum menyalakan perangkat. Koneksi baterai yang salah akan merusak perangkat.
