Muscle BioAmp Candy#

Ringkasan#

Sensor Elektromiografi (EMG) saluran tunggal berukuran permen untuk perekaman sinyal otot dengan biaya terjangkau. Ini adalah versi SMD dari Muscle BioAmp Biscute yang dapat digunakan untuk membuat proyek Human-Computer Interface (HCI) yang luar biasa.

../../../_images/muscle-bioamp-candy-front.png

Fitur & Spesifikasi#

Perangkat Keras#

Gambar di bawah menunjukkan gambaran cepat desain perangkat keras.

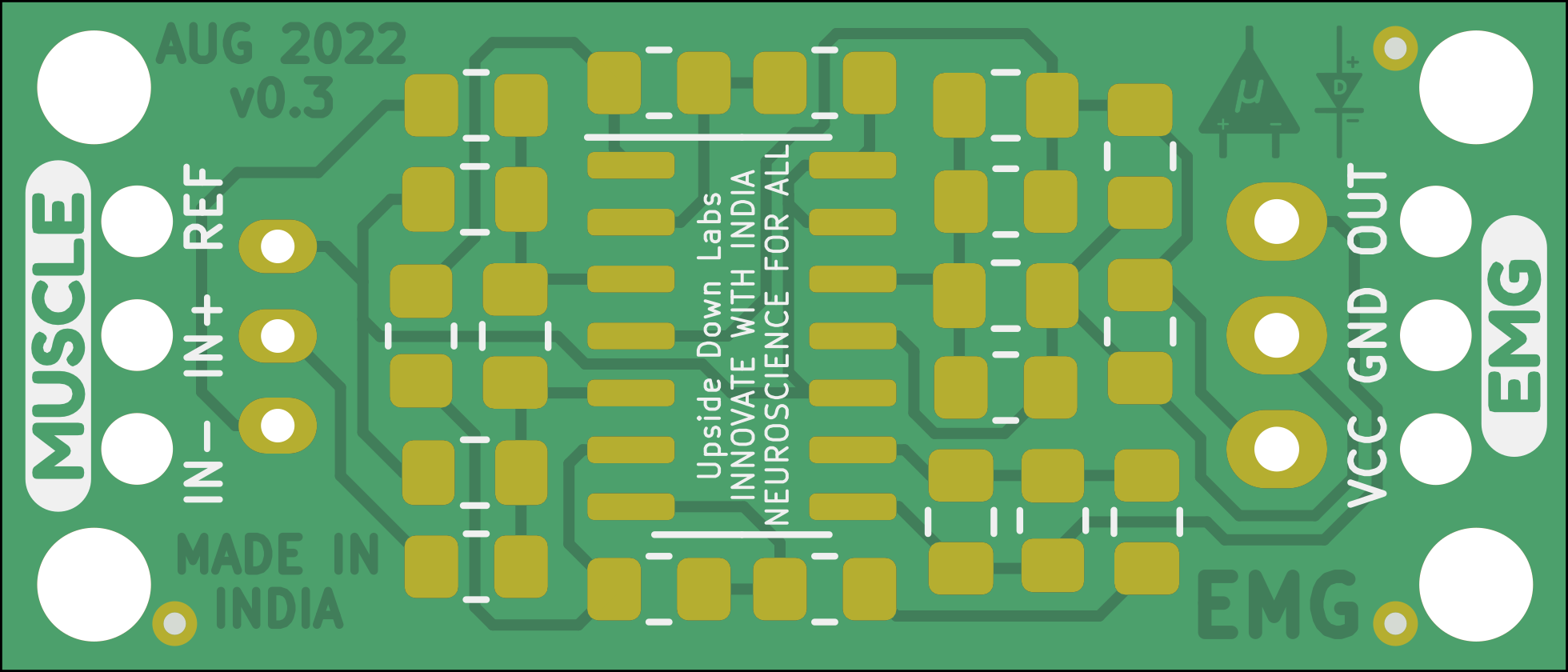

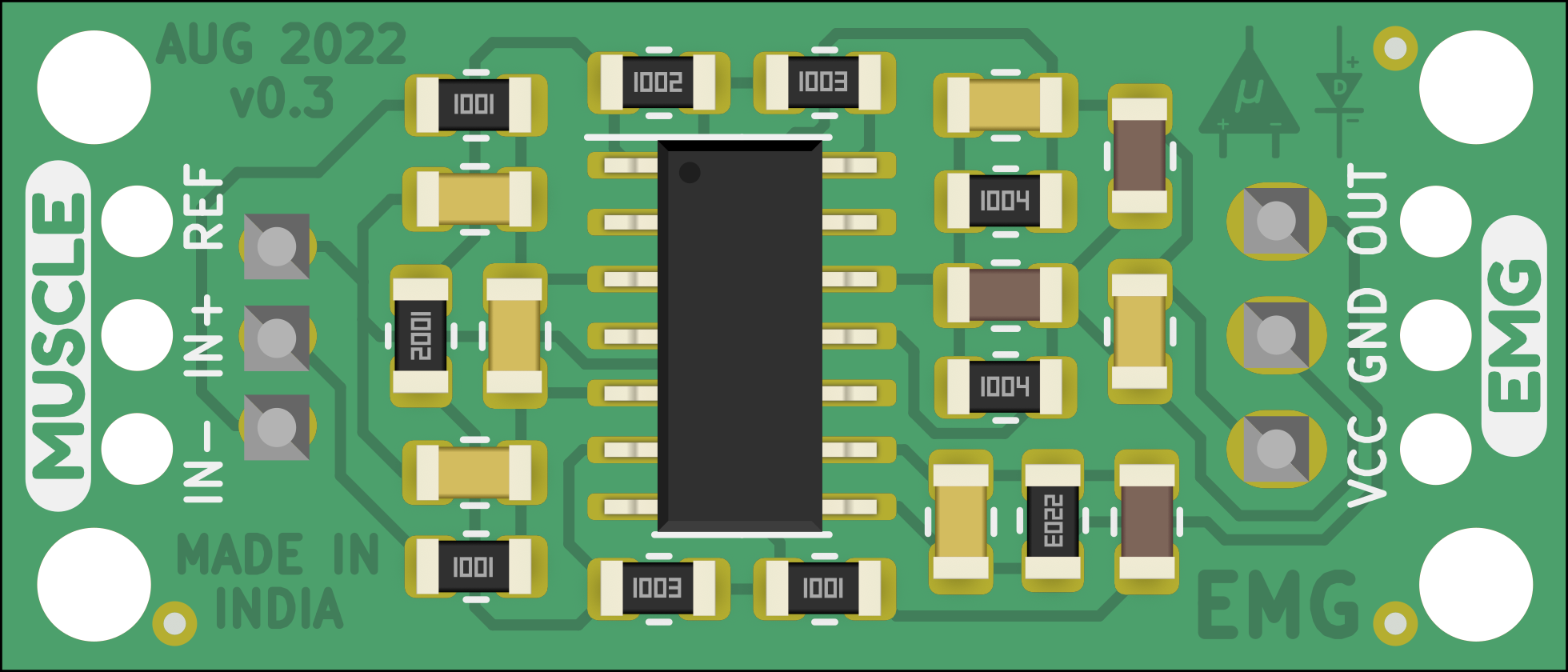

PCB Depan

../../../_images/PCBfront.png

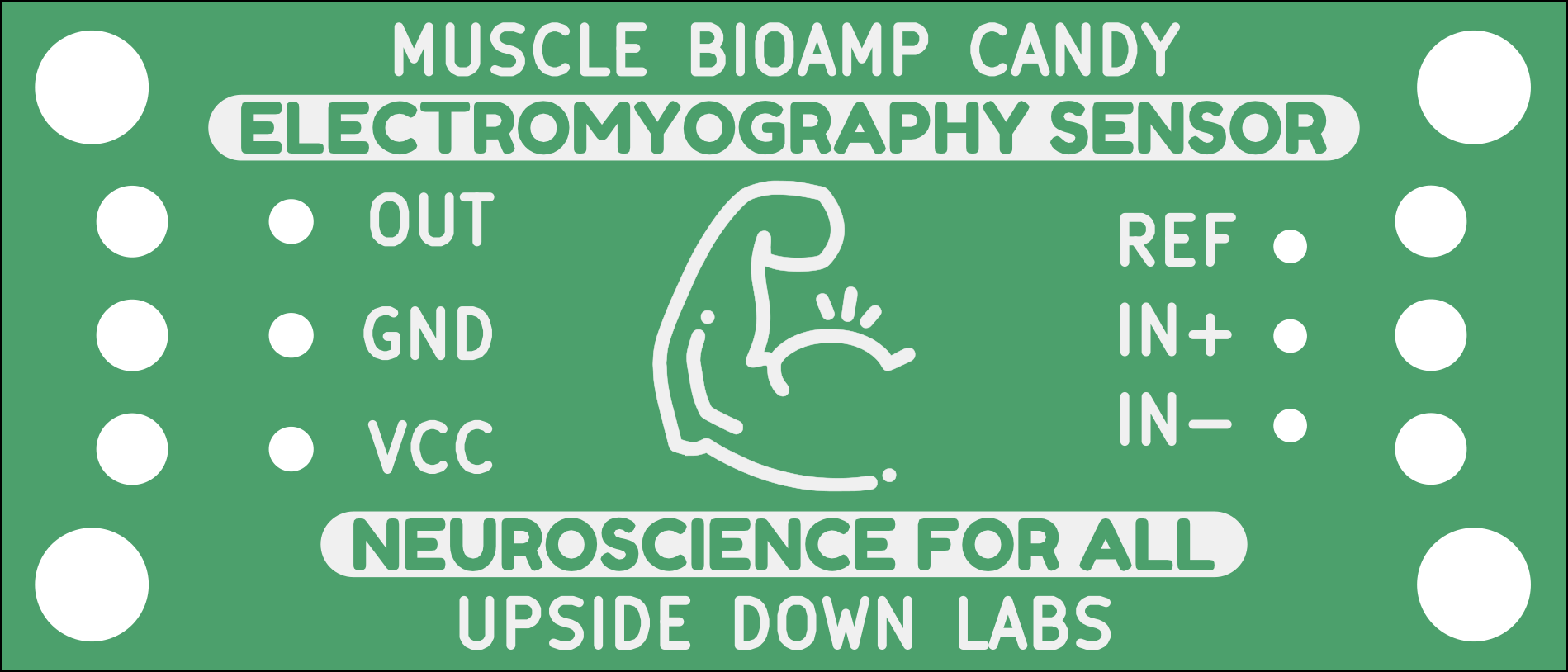

PCB Belakang

../../../_images/PCBback.png
../../../_images/muscle-bioamp-candy-front.png

PCB Dirakit - Depan#

../../../_images/muscle-bioamp-candy-back.png

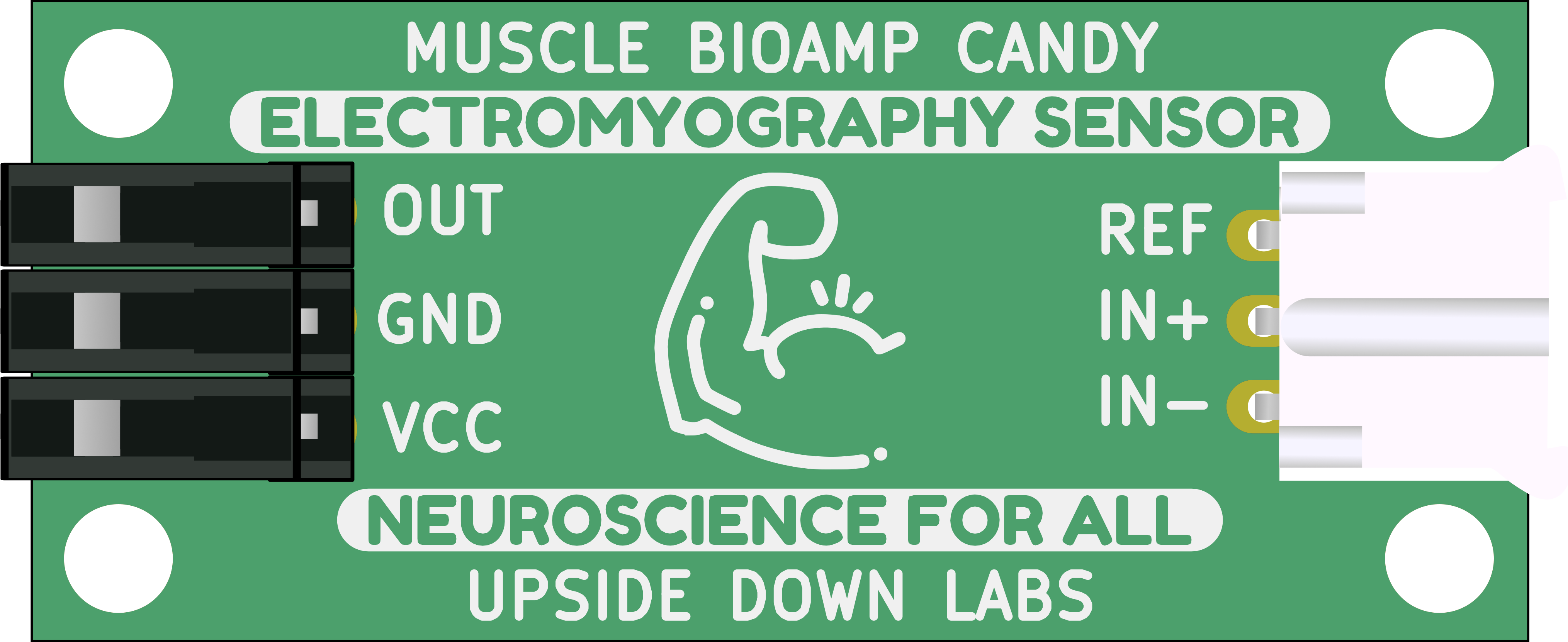

PCB Dirakit - Belakang#

../../../_images/dimensions1.png

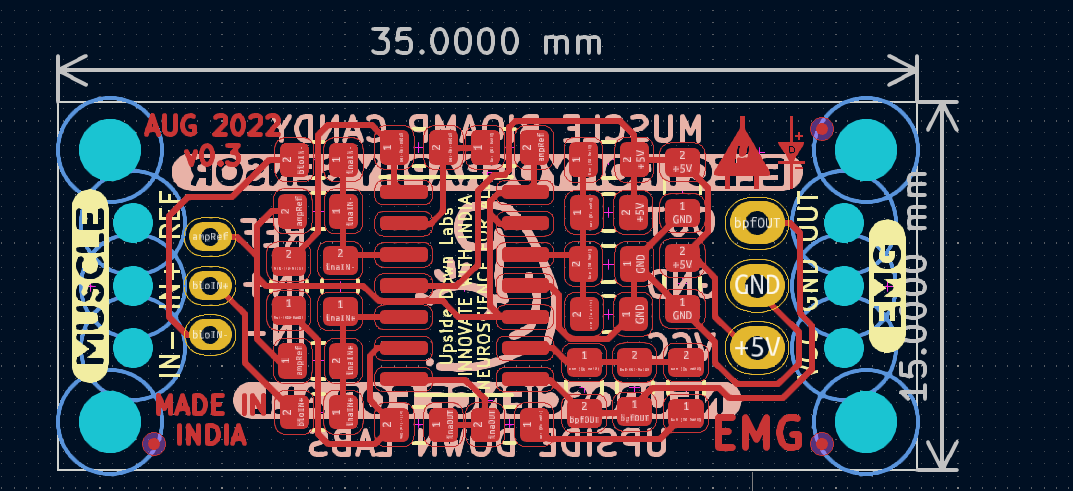

Tata Letak PCB#

../../../_images/schematic1.png

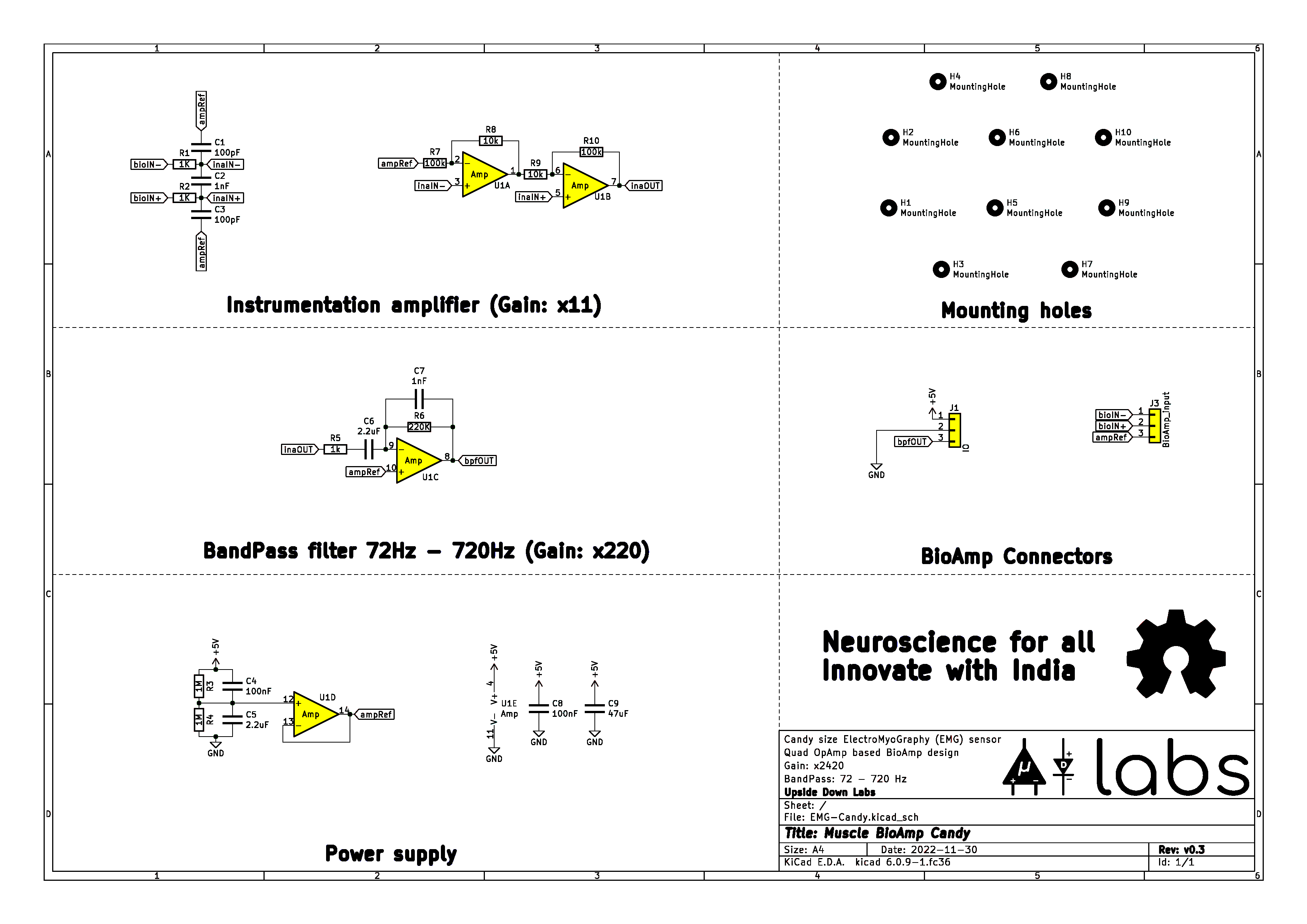

Diagram Skematik#

Isi kit#

Isi kit

Qty

Muscle BioAmp Candy

1

BioAmp Cable v3

1

Jumper cables (set of 3)

1

Muscle BioAmp Band

1

Boxy gel electrodes

3
../../../_images/kit-contents3.png

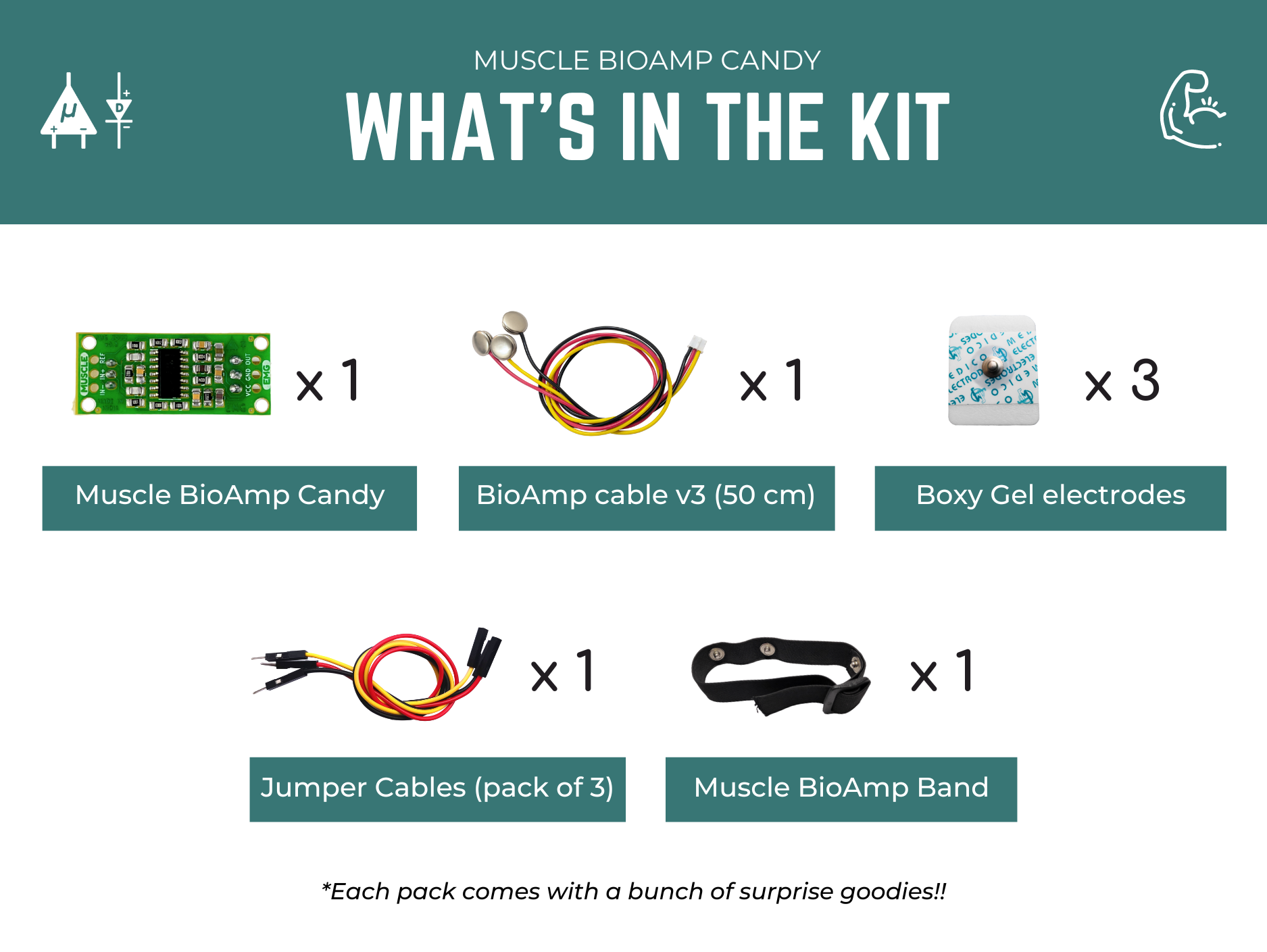

Isi kit#

Persyaratan perangkat lunak#

Sebelum Anda mulai menggunakan kit, silakan unduh Arduino IDE v1.8.19 (legacy IDE). Dengan menggunakan ini Anda akan dapat mengunggah sketsa arduino di papan pengembangan Anda dan memvisualisasikan data di laptop Anda.

Arduino IDE v1.8.19 (legacy IDE)

Arduino IDE v1.8.19 (legacy IDE)#

Kunjungi Upside Down Labs Chords Web untuk memvisualisasikan sinyal bio-potensial Anda langsung di browser.

Halaman Arahan Chords Web

Halaman Arahan Chords Web#

Memulai dengan Chords Web

Menggunakan kit#

Langkah 1: Hubungkan Arduino UNO R3#

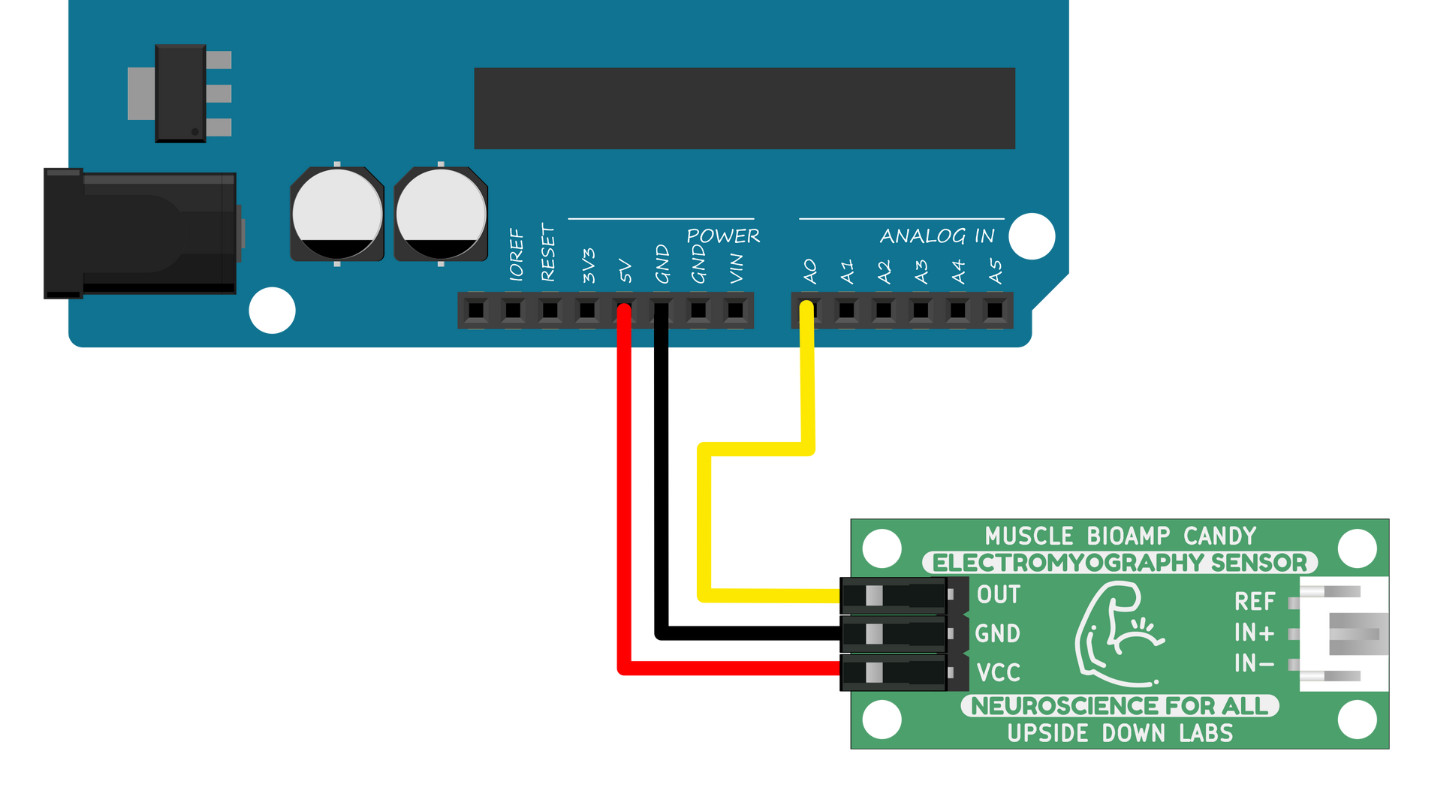

Hubungkan VCC ke 5V atau 3.3V, GND ke GND, dan OUT ke Analog pin A0 Arduino UNO Anda melalui kabel jumper yang kami berikan. Jika Anda menghubungkan OUT ke pin analog lain, maka Anda harus mengubah INPUT PIN dalam sketsa arduino contoh sesuai.

../../../_images/arduino-candy-connection.png

Note

Untuk tujuan demonstrasi kami menunjukkan koneksi sensor dengan Arduino UNO R3 tetapi Anda dapat menggunakan papan pengembangan lain atau ADC mandiri pilihan Anda.

Warning

Berhati-hatilah saat menghubungkan ke daya, jika pin daya (GND & VCC) ditukar, sensor Anda akan terbakar dan menjadi tidak dapat digunakan (DIE).

Langkah 2: Menghubungkan kabel elektroda#

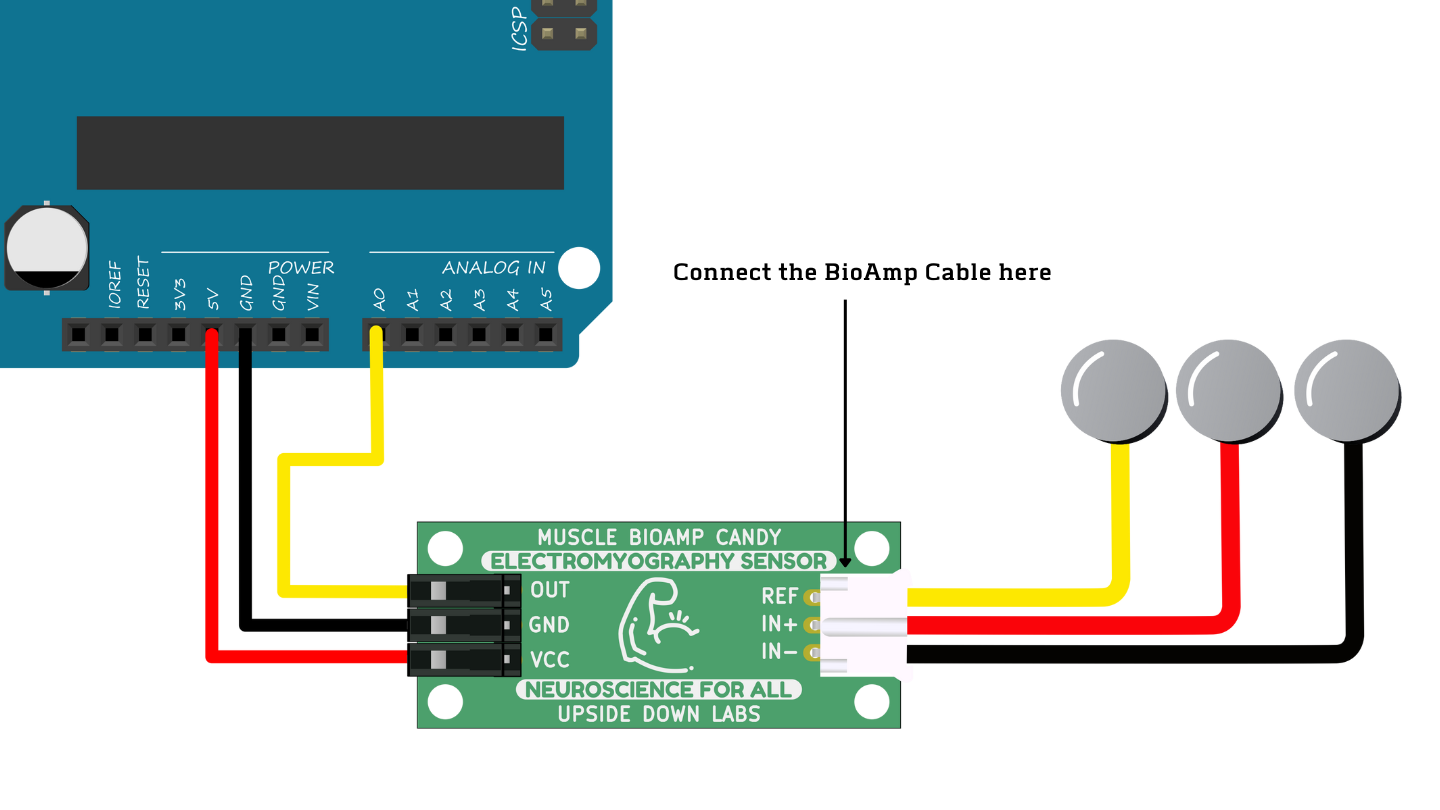

Hubungkan kabel BioAmp ke Muscle BioAmp Candy dengan memasukkan ujung kabel di konektor JST PH seperti yang ditunjukkan.

../../../_images/candy-cable-connection.png

Langkah 3: Persiapan Kulit#

Oleskan Gel Persiapan Kulit Nuprep pada permukaan kulit tempat elektroda akan ditempatkan untuk menghilangkan sel kulit mati dan membersihkan kulit dari kotoran. Setelah menggosok permukaan kulit secara menyeluruh, bersihkan dengan tisu alkohol atau tisu basah.

Untuk informasi lebih lanjut, silakan lihat langkah-langkah detail Panduan Persiapan Kulit.

Langkah 4: Mengukur EMG (Elektromiografi)#

Penempatan elektroda#

Kami memiliki 2 opsi untuk mengukur sinyal EMG, baik menggunakan elektroda gel atau menggunakan Band BioAmp Otot berbasis elektroda kering. Anda dapat mencoba keduanya satu per satu.

  • Menggunakan elektroda gel:

  1. Hubungkan kabel BioAmp ke elektroda gel,

  2. Kupas backing plastik dari elektroda

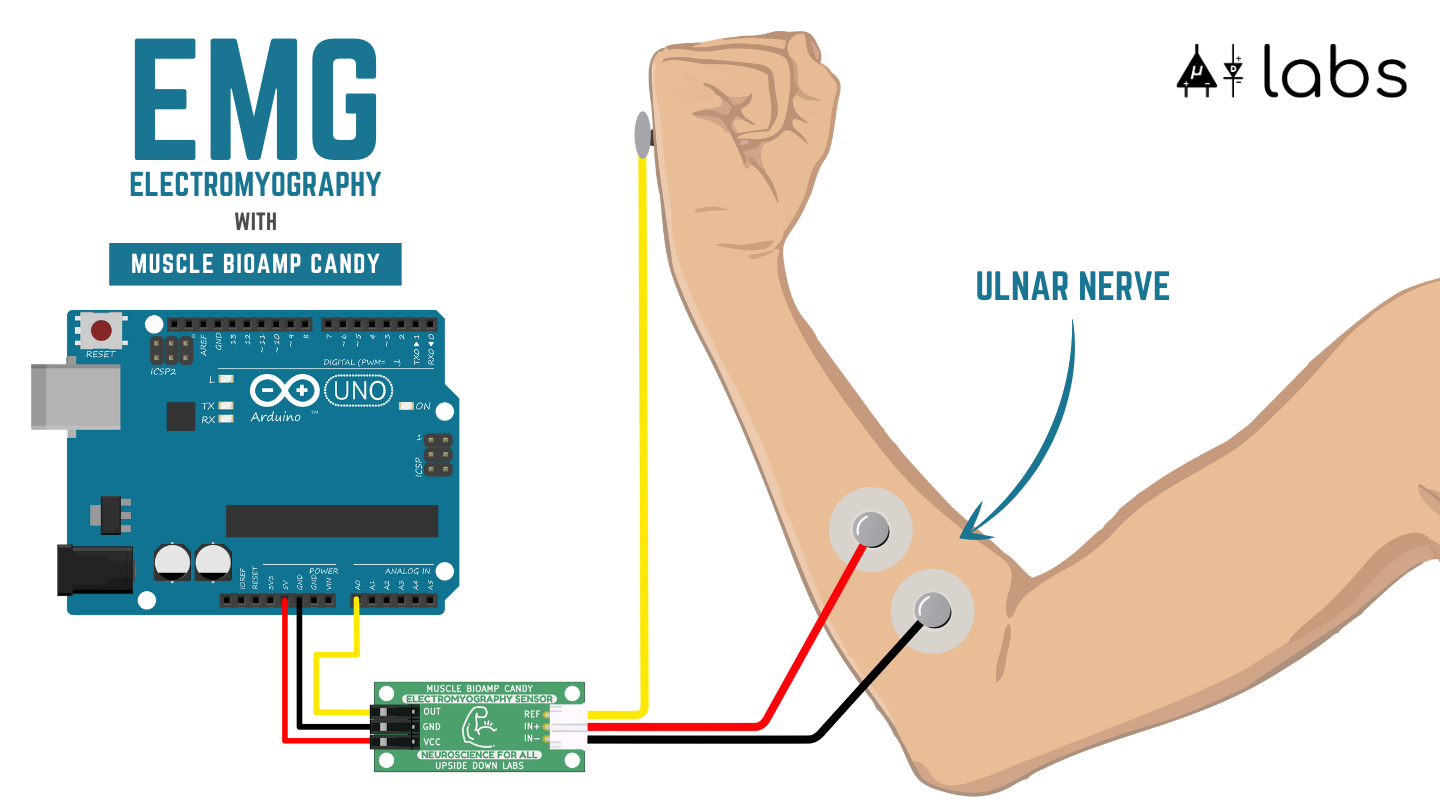

  3. Tempatkan kabel IN+ dan IN- di lengan dekat saraf ulnar & REF (referensi) di bagian belakang tangan Anda seperti yang ditunjukkan di diagram koneksi.

../../../_images/candy-emg.png

  • Menggunakan Band BioAmp Otot:

  1. Hubungkan kabel BioAmp ke Band BioAmp Otot dengan cara sehingga IN+ dan IN- ditempatkan di lengan dekat saraf ulnar & REF (referensi) di sisi jauh band.

  2. Sekarang letakkan tetesan kecil gel elektroda antara kulit dan bagian logam kabel BioAmp untuk mendapatkan hasil terbaik.

Tip

Kunjungi dokumentasi lengkap tentang cara merakit dan menggunakan Band BioAmp atau ikuti video youtube yang diberikan di bawah.

Tutorial tentang cara menggunakan band:

Note

Dalam demonstrasi ini kami merekam sinyal EMG dari saraf ulnar, tetapi Anda dapat merekam EMG dari area lain juga (bisep, trisep, kaki, rahang dll) sesuai kebutuhan proyek Anda. Pastikan untuk menempatkan elektroda IN+, IN- pada otot yang ditargetkan dan REF pada bagian tulang.

Mengunggah kode#

Hubungkan Arduino UNO R3 Anda ke laptop menggunakan kabel USB (Tipe A ke Tipe B). Salin tempel salah satu sketsa arduino yang diberikan di bawah di Arduino IDE v1.8.19 yang Anda unduh sebelumnya:

EMG Filter

EMG Envelope

Pergi ke tools dari menu bar, pilih opsi board lalu pilih Arduino UNO. Di menu yang sama, pilih port COM tempat Arduino Uno Anda terhubung. Untuk mengetahui port COM yang benar, putuskan sambungan papan Anda dan buka kembali menu. Entri yang menghilang harus port COM yang benar. Sekarang unggah kode, & buka serial plotter dari menu tools untuk memvisualisasikan sinyal EMG.

Setelah membuka serial plotter pastikan untuk memilih baud rate ke 115200.

Warning

Pastikan laptop Anda tidak terhubung ke charger dan duduk 5m jauh dari peralatan AC apa pun untuk akuisisi sinyal terbaik.

Memvisualisasikan sinyal EMG#

Untuk memvisualisasikan sinyal EMG, gunakan Chords Web untuk visualisasi sinyal bio-potensial real-time yang cepat dan tanpa masalah langsung dari browser Anda, tanpa menginstal perangkat lunak apa pun.

Memvisualisasikan sinyal EMG di Chords Web

Memvisualisasikan sinyal EMG di Chords Web#

Sekarang tekuk lengan Anda untuk memvisualisasikan sinyal otot secara real-time di laptop Anda.

Memvisualisasikan sinyal EMG di Arduino IDE v1.8.x

Memvisualisasikan sinyal EMG di Arduino IDE v1.8.x#

Tutorial video:
