Teori Hari 1

Pendahuluan

Selamat datang di Open Ephys Cajal Course tentang akuisisi elektrofisiologi ekstraseluler.

Tujuan utama dari elektrofisiologi (ephys) adalah merekam sinyal yang dihasilkan oleh sel biologis yang aktif secara listrik. Meskipun terdapat banyak sistem akuisisi dan pengaturan eksperimen yang berbeda, semuanya dibangun berdasarkan prinsip-prinsip dasar yang sama.

Dengan memahami konsep-konsep inti ini, Anda akan mampu melihat melampaui merek dan tradisi, serta membuat keputusan yang tepat tentang apa yang sebenarnya perlu dicapai oleh sistem akuisisi Anda.

Talk: Pendahuluan

Jenis-Jenis Elektrofisiologi Ekstraseluler

Beberapa proses biologis menghasilkan sinyal listrik yang berubah terhadap waktu dan dapat diukur dari luar sel, antara lain:

• Kontraksi otot rangka (EMG)

• Aktivitas jantung (ECG)

• Aktivitas otak (EEG, LFP, dan rekaman spike)

Dalam neurosains sistem, elektroda intrakranial umum digunakan untuk mengukur potensial aksi (spike) dan potensial medan lokal (LFP). Elektroda permukaan non-invasif yang ditempatkan di kulit kepala memungkinkan pengukuran sinyal EEG.

Kursus ini terutama berfokus pada rekaman ekstraseluler intrakranial, karena metode ini banyak digunakan dalam penelitian neurosains. Namun, untuk latihan praktik, digunakan rangkaian perekaman EMG karena aman dan mudah diuji.

Tabel 1: Ringkasan Metode Elektrofisiologi Ekstraseluler

Teknik	Sumber Sinyal	Jenis Elektroda	Amplitudo Tipikal
ECG / EKG	Depolarisasi & repolarisasi jantung	Elektroda permukaan	Rentang mV
EMG	Aktivitas unit motorik otot rangka	Elektroda permukaan pada otot	Rentang mV
EEG	Aktivitas saraf gabungan	Elektroda kulit kepala	~50 µV
LFP	Aktivitas populasi neuron lokal	Elektroda intrakranial	100–1000 µV
Rekaman spike	Potensial aksi dari neuron tunggal	Tetrode, kawat tunggal, probe silikon	20–200 µV

Penyegaran Elektronika

Partikel Bermuatan dan Gaya Listrik

Sinyal listrik dalam jaringan biologis berasal dari ion bermuatan seperti Na⁺, K⁺, Ca²⁺, dan Cl^-. Sebaliknya, elektron merupakan pembawa muatan utama dalam elektroda dan kabel logam.

Semua partikel bermuatan saling memberikan gaya. Hukum Coulomb menjelaskan bagaimana besar gaya ini bergantung pada muatan dan jarak.

\[F = k \frac{q_1 q_2}{r^2}\]

Persamaan 1: Gaya listrik antara dua muatan.

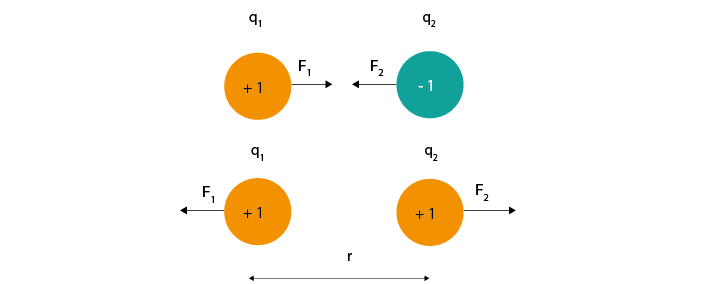

Gambar 1: Gaya listrik bergantung pada besar muatan dan jarak.

Medan listrik menggambarkan bagaimana muatan memengaruhi lingkungannya. Jika sebuah muatan bebas bergerak dalam medan listrik, maka muatan tersebut akan mengalami gaya dan bergerak sesuai arahnya.

Arus adalah Muatan yang Bergerak

Arus (I) didefinisikan sebagai aliran muatan terhadap waktu.

\[I = \frac{Q}{t}\]

Persamaan 2: Definisi arus listrik.

Secara konvensi, arah arus mengikuti pergerakan muatan positif, meskipun pembawa muatan sebenarnya bisa berupa ion negatif.

Perbedaan Potensial Listrik

Potensial listrik merepresentasikan energi listrik tersimpan per satuan muatan. Perbedaan potensial listrik antara dua titik mendorong terjadinya aliran arus.

Tegangan selalu diukur antara dua titik. Dalam rekaman ekstraseluler, hal ini biasanya berarti mengukur perbedaan potensial antara ujung elektroda dan referensi atau ground.

Hambatan

Hambatan (R) menentang aliran arus dan dijelaskan oleh Hukum Ohm:

\[I = \frac{V}{R}\]

Persamaan 3: Hukum Ohm.

Kapasitansi

Sebuah kapasitor terdiri dari dua konduktor yang dipisahkan oleh isolator. Kapasitor menyimpan muatan sesuai dengan:

\[Q = C \cdot V\]

Persamaan 4: Muatan yang disimpan oleh kapasitor.

Kapasitor memungkinkan aliran arus sesaat selama proses pengisian dan pengosongan, meskipun tidak ada muatan yang melewati lapisan isolator.

Impedansi

Sinyal neuron merupakan sinyal bolak-balik, artinya arah arus berubah seiring waktu. Untuk sinyal seperti ini, impedansi (Z) menggambarkan hambatan terhadap aliran arus dan bergantung pada frekuensi.

Untuk kapasitor:

\[Z_c = \frac{1}{2 \pi f C}\]

Persamaan 5: Impedansi kapasitif menurun seiring peningkatan frekuensi.

Rangkaian Ekuivalen di Otak

Neuron dapat dimodelkan menggunakan rangkaian listrik ekuivalen. Kanal ion bertindak sebagai hambatan variabel, sementara membran sel berperilaku seperti kapasitor. Potensial membran merepresentasikan perbedaan potensial listrik pada kapasitor ini.

Potensial Aksi

Potensial aksi terjadi ketika kanal Na⁺ berpintu tegangan terbuka, memungkinkan masuknya ion Na⁺ secara cepat. Depolarisasi ini diikuti oleh keluarnya ion K⁺, yang mengembalikan membran mendekati potensial istirahat.

Potensial Pascasinaptik

Sinyal LFP dan EEG terutama berasal dari penjumlahan potensial pascasinaptik, yang terjadi dalam skala waktu lebih lama dibandingkan potensial aksi sehingga dapat terakumulasi dengan lebih efektif.

Pengukuran Ekstraseluler

Elektroda ekstraseluler mengukur potensial listrik V_ec yang diinduksi oleh arus transmembran. Amplitudo dan bentuk sinyal bergantung pada besar arus, jarak, dan konduktivitas jaringan.

Apa yang Dilakukan Sistem Akuisisi?

Sistem akuisisi ekstraseluler harus mampu:

• Mendeteksi perubahan kecil potensial listrik

• Menjaga fidelitas sinyal pada berbagai frekuensi

• Meminimalkan noise lingkungan

• Mentransfer sinyal secara akurat dari elektroda ke keluaran

Tujuannya adalah memastikan bahwa V_out sangat mendekati sinyal ekstraseluler asli V_ec.

Antarmuka Elektroda–Jaringan

Pada antarmuka elektroda–elektrolit, perpindahan muatan terjadi melalui lapisan ganda listrik, yang berperilaku sebagai hambatan R_e dan kapasitansi C_e yang tersusun paralel.

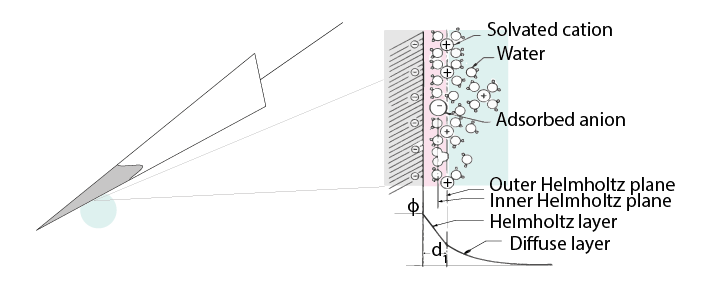

Gambar 7: Antarmuka lapisan ganda listrik.

Elektroda Non-terpolarisasi dan Terpolarisasi

• Elektroda non-terpolarisasi (misalnya Ag–AgCl) memungkinkan perpindahan muatan secara langsung.

• Elektroda terpolarisasi (misalnya tungsten) bergantung pada kopling kapasitif.

Setiap jenis elektroda memiliki karakteristik impedansi dan kesesuaian yang berbeda untuk aplikasi perekaman tertentu.
